Fabrication d'un panneau de commande pour véhicule

Introduction
Découpe et mise en forme du plexiglas
Découpe et mise en forme du PVC
Assemblage et résultat final
Le support de GPS
Conclusion – le résultat

Introduction

Possédant dans mon véhicule de nombreux appareils alimentés par la prise allume-cigare, j’ai voulu faire un petit boîtier pour pouvoir allumer et éteindre ses équipements proprement.

Il s’agit juste d’un support avec des interrupteurs mais la façon dont je l’ai réalisé montre comment utiliser le plastique et le plexiglas pour créer des boîtiers.

Il fallait aussi que je puisse fixer mon GPS sur une pièce en plastique arrondie du tableau de bord. Là aussi, j’ai utilisé un petit morceau de plexiglas pour résoudre le problème.

Découpe et mise en forme du plexiglas

Je suis parti d’une chute de plexiglas :

Je l’ai découpée à la scie sauteuse, puis j’ai ajusté les bords à la lime :

Ensuite avec la fraiseuse j’ai effectué les perçages pour les interrupteurs et les rainures pour le pliage du plexiglas :

Plutôt que d’utiliser une fraise droite et d’incliner la tête de la fraiseuse, je me suis servit d’une fraise de forme à 45°.

Enfin, j’ai plié le plexiglas en chauffant les rainures à l’aide d’une lampe halogène IR (je montre cette technique plus en détail sur la page électronique - montages - répéteur de sonnerie) :

Il aurai été possible d’utiliser une lampe halogène normale ou même un décapeur thermique.

Il faut porter des gants anti-chaleur. Dès que le plexi est ramolli il faut plier et maintenir le pli à l’angle désiré jusqu’à ce que le plexi refroidisse.

Découpe et mise en forme du PVC

J’ai souhaité munir mon boîtier de voyants. Je voulais que ces voyants ressemble à ceux que l’on trouve dans une automobile, c'est-à-dire des rectangles au bord arrondis avec une inscription.

J’ai d’abord usiné des trous oblongs dans des bandes en PVC blanc :

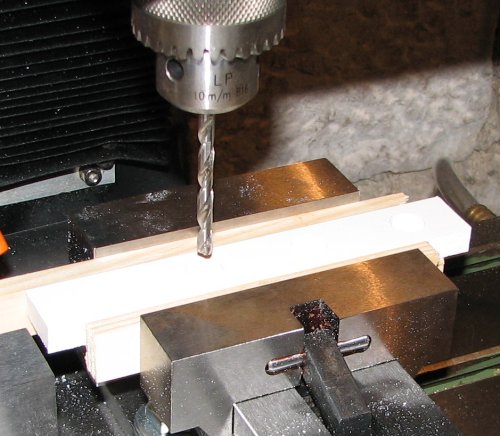

Ensuite j’ai percé une autre bande de PVC pour qu’elle accueille des diodes LED haute luminosité :

Voici les différentes pièces :

Puis je les ai assemblées :

Je collerais ensuite juste devrant la pièce obtenue un morceau de papier calque où aura été imprimé des inscriptions.

Enfin, pour caler et maintenir bien droit les interrupteurs, j’ai usiné une autre bande de PVC avec des encoches :

Assemblage et résultat final

Voici ce que ça donne après assemblage :

Et voici les voyants en fonctionnement :

Le résultat est propre.

Le support de GPS

Cette fois-ci le problème est de pouvoir fixer le GPS sur une surface ronde. La solution est d’usiner une pièce de plexi pour que sa face inférieure épouse la courbure du tableau de bord et puisse y être collée avec de l’adhésif double face. La face supérieure restera lisse, la ventouse du GPS sera fixée dessus.

J’ai d’abord découpé un morceau de plexiglas :

Puis j’ai évidé le centre sur 5 mm de profondeur :

Il a fallu ensuite patiemment reproduire la courbure du tableau de bord avec le touret à meuler :

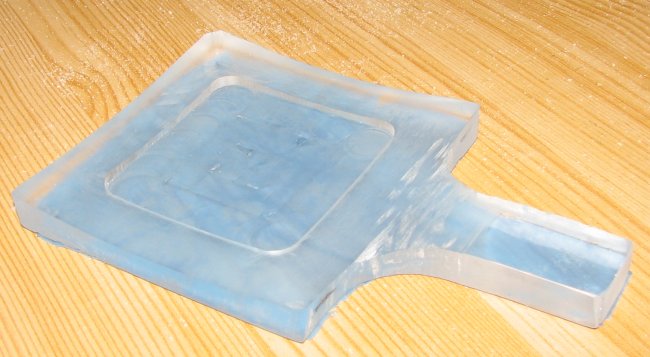

Voici la pièce terminée :

Voici le GPS fixé dessus :

A cet endroit le GPS est plus proche donc plus lisible et surtout, son écran est à porté de doigt ; je peux le manipuler en laisser mes mains sur le volant.

Conclusion

Cette page vous a montré qu’avec quelques chutes de plexiglas et de PVC il était possible de faire des pièces et des boîtiers pratiques et esthétiques.
