Fabrication d'un outil de tournage

Introduction
Fabrication
Conclusion

Introduction

J’ai utilisé mon tour à métaux pour usiner des pièces... en bois, car cette machine permet de reproduire de façon préciser des pièces identiques.

Mais les outils disponibles ne permettent pas de faire des moulures décoratives, comme c’est le cas avec une fraiseuse ou une défonceuse grâce aux fraises de forme.

J’ai donc décidé de fabriquer un outil de tournage spécifique pour créer des rainures décoratives.

Fabrication

Pour réaliser cet outil, je suis parti d’un barreau en acier :



Ensuite je l’ai percé avec la fraiseuse :

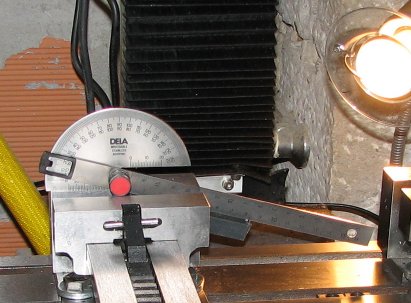

Puis j’ai commencé les usinages. Pour les côtés, j’ai utilisé mon tour en fraiseuse, en fixant une meule dans le plateau, et en fixant le barreau à usiner dans le porte outil :

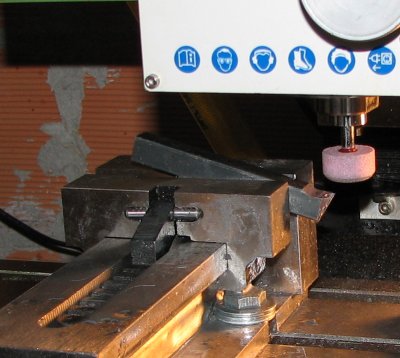

J’ai continué l’usinage avec la fraiseuse, en utilisant une meule de forme :

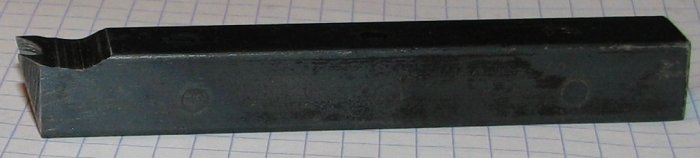

J’ai terminé par un traitement thermique, en chauffant l’outil au rouge puis en le trempant. Enfin je l’ai affûté patiemment l’outil avec du papier de verre fin lubrifié à l’eau. Voici l’outil terminé :



Conclusion

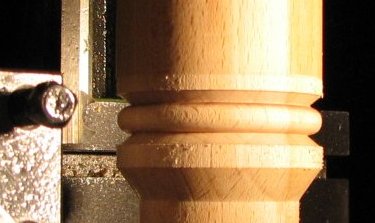

L’outil m’a donné satisfaction, voici un exemple de pièce usinée :



Cependant je dois souvent le réaffûter ; l’acier n’est pas assez dur et/ou la trempe mal faite. Mais c’est pas mal pour une première tentative.
