Fabrication d'un support d'antenne avec réglage de l'orientation

Introduction
Fabrication du support
Extension du mât
Conclusion – le résultat

Introduction

Ayant des problèmes de réception GSM dans ma maison, j’ai décidé d’installer un pico répéteur :



La mise en place de cet équipement implique l’installation d’une antenne YAGI pointé vers un relais GSM. A cause du dénivelé et de la faible distance séparant la maison du relais, il est apparu nécessaire de pouvoir régler l’élévation de l’antenne, ce qui est assez inhabituel pour ce type d’antenne qui d’ordinaire est horizontale.

Fabrication du support

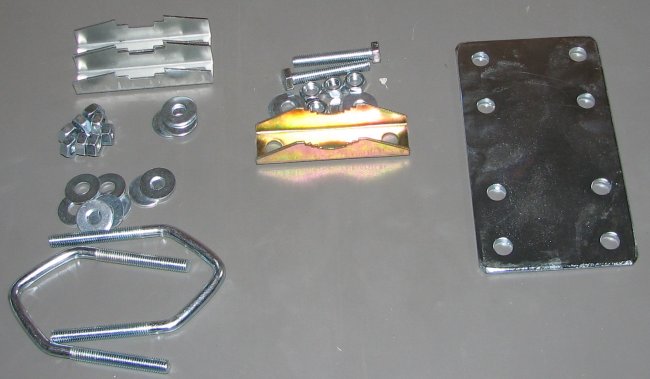

Il fallait donc que je fabrique un support spécifique. Je suis parti d’une platine et de brides pour la fixation d’antennes paraboliques :

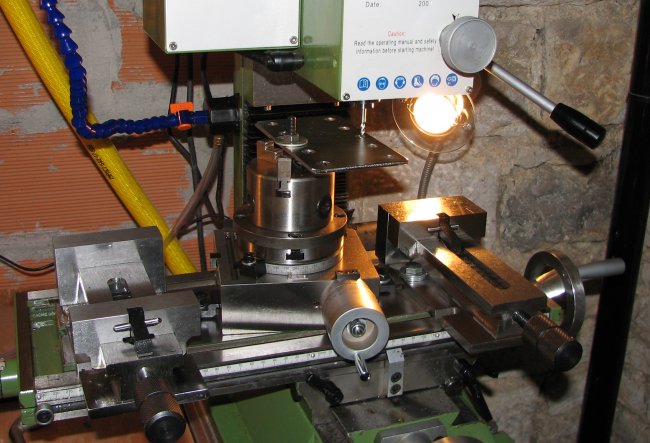

J’ai utilisé ensuite la fraiseuse et le diviseur pour usiner un trou oblong circulaire dans la platine :

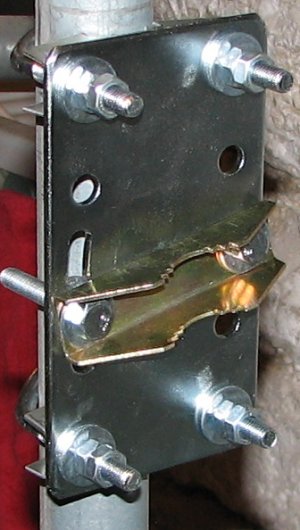

Voici le support terminé :





Extension du mât

Je n’étais pas au bout de mes soucis car une fois au niveau de la toiture, j’ai découvert que le mât sur lequel je comptais fixer l’antenne était trop court. J’ai dû fabriquer une rallonge.

Je suis parti de l’autre morceau du mât, trouvé dans la cave (l’ancien propriétaire avait dû le scier).

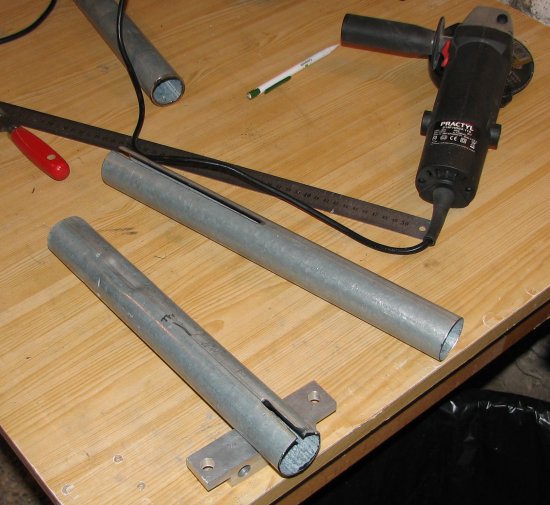

J’ai d’abord coupé ma rallonge à la bonne longueur, puis je l’ai rainuré à la disqueuse :

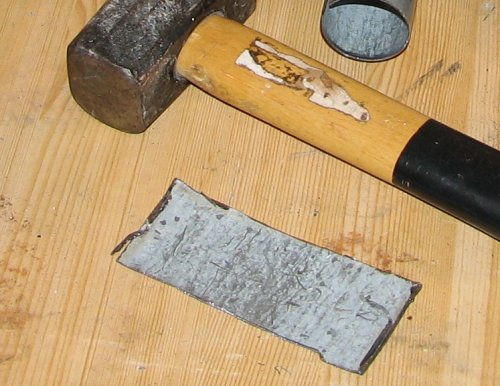

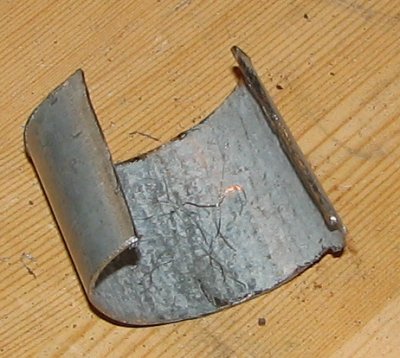

Ensuite je suis parti d’une petite chute pour créer un chapeau :

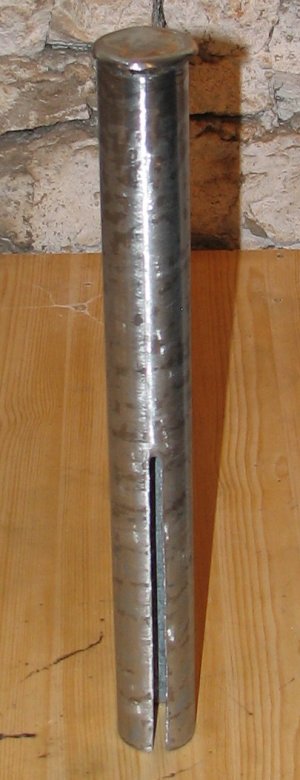

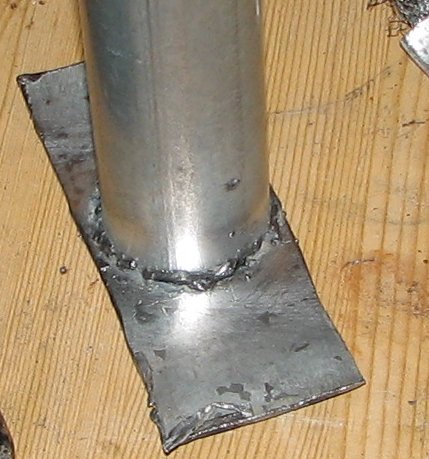

J’ai soudé et découpé le chapeau sur le sommet de la rallonge :





La rallonge sera simplement enfilée sur le mât, puis bloquée avec une bride.

Conclusion

J’ai pu alors installer et régler mon antenne.

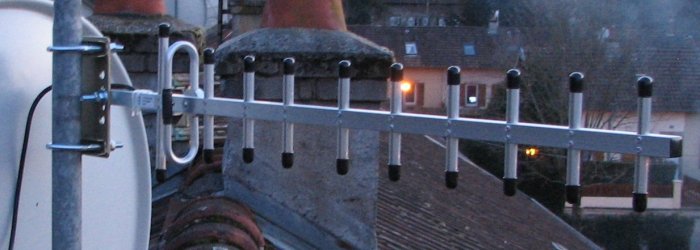

Voici l’antenne YAGI, orientée vers le relais GSM le plus proche et le mieux dégagé :

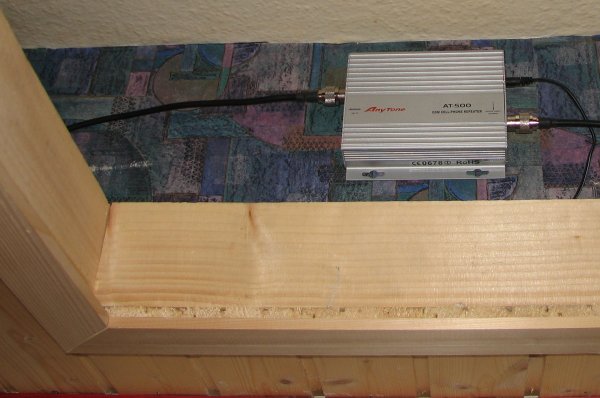

Le répéteur, ainsi que l’antenne intérieur, ont étés dissimulés dans le faux-plafond de l’entrée :
