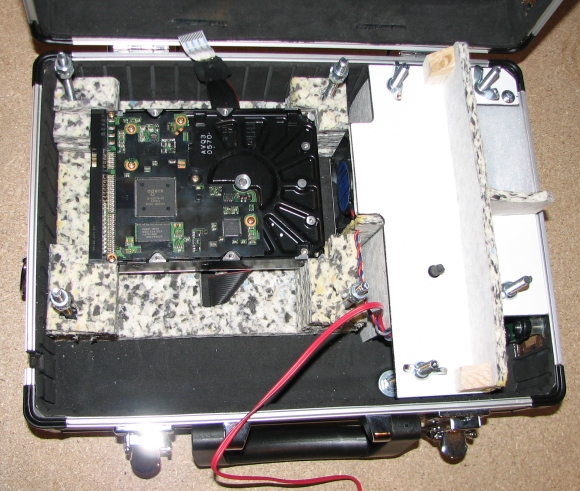

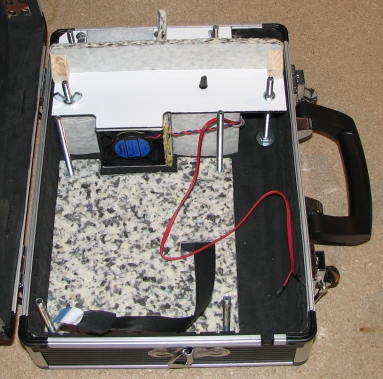

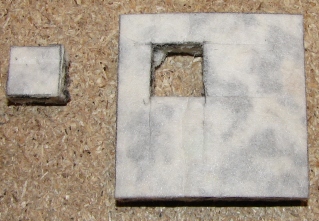

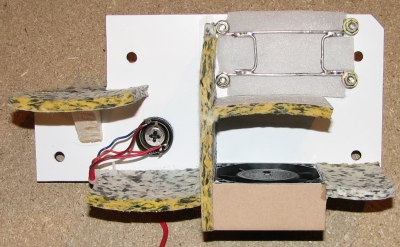

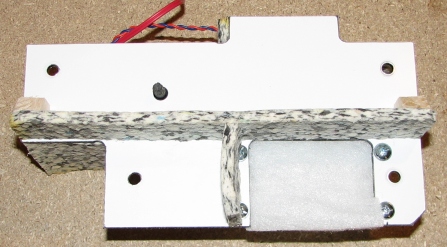

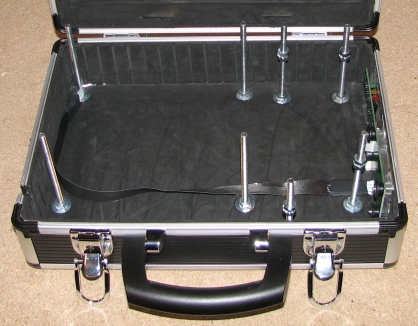

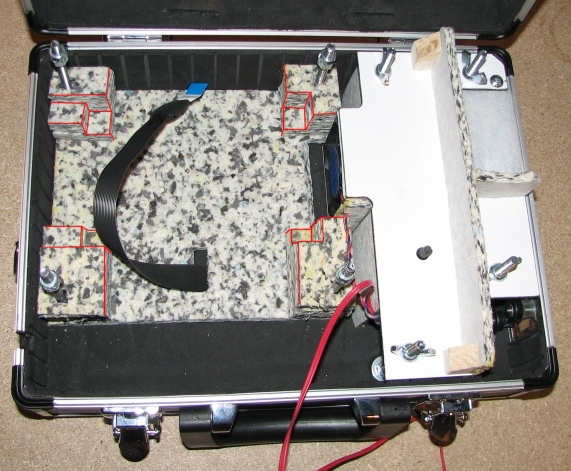

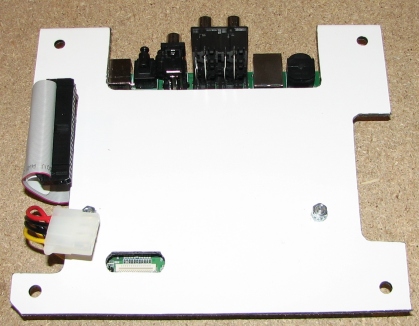

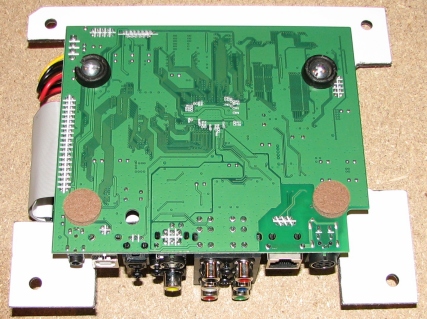

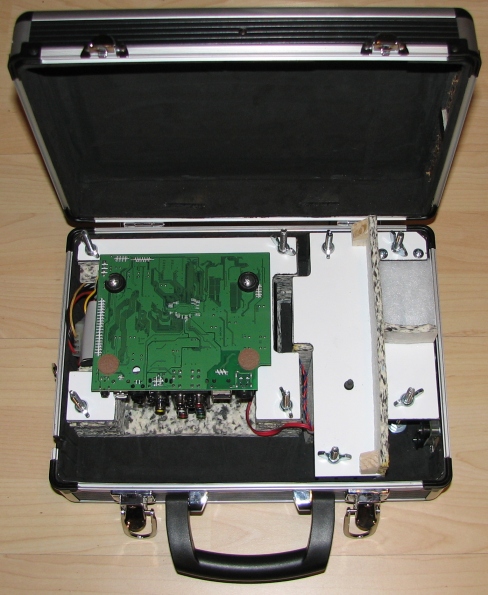

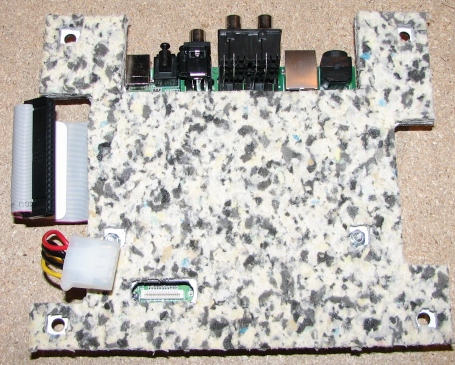

Mod du Network Mediaplayer Drive-In Kit de FreecomStructures en mousse et assemblage finalCaisson de ventilationLe refroidissement est basé sur un ventilateur de 60*60*23mm 12V 100mA sous-volté.Pour un silence de fonctionnement optimal, j'ai prévu de mettre en place des chicanes sur le parcours de l'entrée et de la sortie l'air. Ces chicanes sont réalisées en mousse insonorisante de 6mm d'épaisseur (marque "nomaphone" ou "gédicoustic"). Pour régler la vitesse du ventilateur, j'ai choisi un potentiomètre de 220 Ohms 3 Watts monté en résistance variable. N'ayant qu'un seul ventilateur à réguler, c'est largement suffisant. Pour info, pour une tension aux bornes du ventilateur de 7V, avec un ventilateur 12V 100mA, la valeur du potentiomètre est de 85 Ohms et la puissance qu'il dissipe est de 0,29 Watts. ![]() Potentiomètre et chicanes côté verso Le filtre est un petit morceau de mousse pour hotte aspirante. ![]() Chicanes côté recto Pour éviter de comprimer la structure en mousse, il y a des écrous sur les vis de chaque côté de la plaque support. Voici la mise en place des écrous côtés verso : ![]() Ecrous côté verso Il y a un écrou et un contre-écrou pour permettre un réglage précis de la hauteur de la plaque. Voici la mise en place de la plaque support de la ventilation : ![]() Mise en place de la ventilation Les écrous côté recto sont des modèles à oreilles pour permettre un démontage facile. Fixation du disque durPour un silence de fonctionnement et une protection contre les chocs optimale du disque dur, j'ai prévu de le fixer au coeur d'un sandwich en mousse.La mousse utilisée est la même que celle du caisson de ventilation. ![]() Découpe des morceaux de mousse Pour la découpe des morceaux de mousse il faut utiliser un cutter neuf; il est recommandé de porter des gants en cuir épais ! ![]() Les morceaux avant l'assemblage ![]() Les contours peu visibles sur la photo sont soulignés en rouge Les espaces libres permettent de raccorder les connecteurs et à l'air de circuler autour du disque. Le disque est bien calé, les vibrations et les chocs sont atténués par la mousse. ![]() Mise en place du disque Pour que la mousse ne soit pas comprimée, là aussi il y a des écrous sur les vis de chaque côté de la plaque support de la carte mère. Fixation de la carte principaleLa carte mère est fixée sur l'autre support de façon souple, pour que le circuit imprimé ne subisse pas de contraintes lors de la manipulation des connecteurs.![]() Fixation côté verso Un trou oblong a du être percé pour permettre le passage de la nappe provenant de la face avant. ![]() Fixation côté recto Les fixations sont réalisées avec des vis M4, des rondelles isolantes, des écrous, des contre-écrous et des cales en feutre. ![]() Zoom sur les fixations La plaque de mousse destinée à être au dessus du disque dur est fixée sous la plaque : ![]() La dernière couche de mousse, au dessus du disque dur Là aussi la plaque est fixée avec des écrous à oreilles : ![]() L'assemblage final La valise commence à être bien remplie ! |
