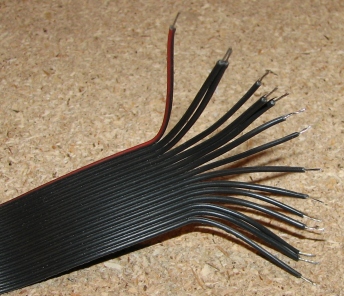

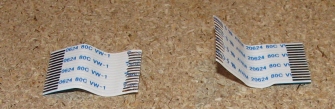

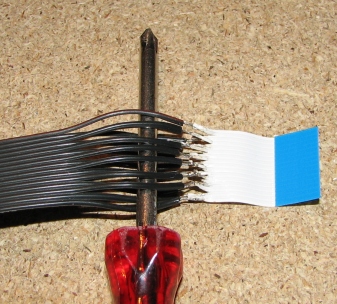

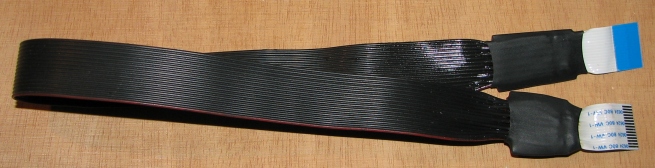

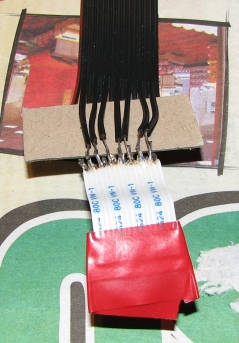

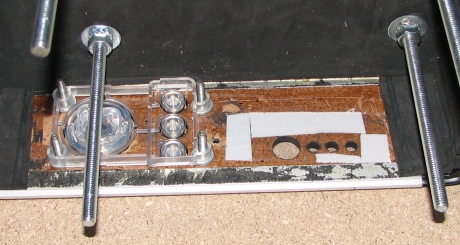

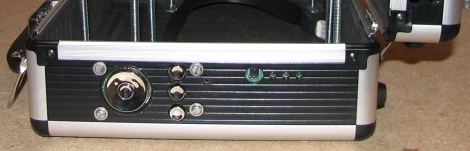

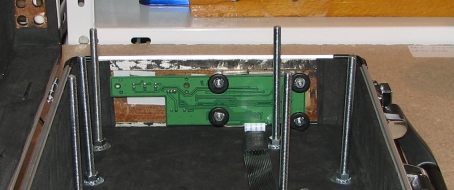

Mod du Network Mediaplayer Drive-In Kit de FreecomMontage et raccordement de la face avantExtension de la nappeLa face avant était raccordée à la carte mère avec une nappe souple très courte. J'ai du prolonger cette nappe, ce ne fut pas facile...L'idée consiste à couper la nappe souple en deux et à la prolonger avec un morceau de vielle nappe IDE. D'abord j'ai du gratter le milieu de la nappe pour faire apparaître le cuivre : Grattage... Puis j'ai coupé la nappe en deux : Voilà deux morceaux Ensuite j'ai séparé et dénudé chaque fil du morceau de la nappe IDE : Préparation de la vielle nappe IDE J'ai du alors souder la nappe souple et la nappe IDE, ce fut très délicat : Soudure Une fois les soudures achevées il fallut isoler les fils. Pour ce faire, les soudures étant très rapprochées, j'ai du mettre en place un morceau de carton pour maintenir les fils écartés : Mise en place d'un carton pour écarter les fils J'ai alors passé plusieurs couches de vernis pour circuits imprimés en bombe pour isoler le tout. Avant cette opération, il faut bien sûr protéger la zone des contacts de la nappe souple : Vernissage Pour terminer, j'ai mis en place un morceau de gaine thermoréctractable pour protéger le câblage : Isolation avec gaine thermorétractable Pour éviter tout problème par la suite, j'ai du soigneusement vérifier avec un testeur de continuité que toutes les soudures étaient bonnes et qu'il n'y avait pas de court-circuits entre deux pistes. Mise en place de la face avantJ'ai d'abord fixé les boutons de la face avant avec 4 vis M4.J'ai également fixé un morceau de transparent pour photocopieur avec du ruban adhésif double face pour protéger les diodes et le capteur infra-rouge. Montage des boutons et du film de protection des diodes Ensuite j'ai fixé la face avant en la boulonnant sur les vis M4. J'ai du légérement agrandir les trous du circuit imprimé avec un forêt diamètre 4. Fixation de la face avant Il y a un peu de jeu, ce qui permet de centrer parfaitement les boutons avant le serrage final. Le résultat Le résultat est satisfaisant, comme nous le verrons par la suite les têtes de vis seront peintes en noir pour des raisons ésthétiques. |
