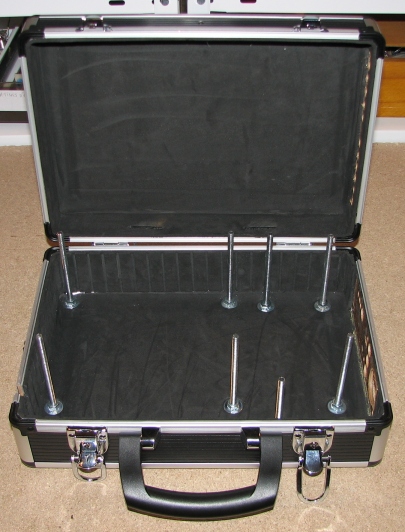

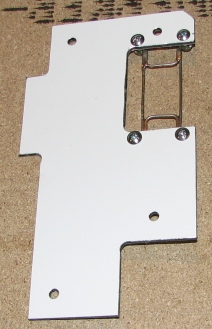

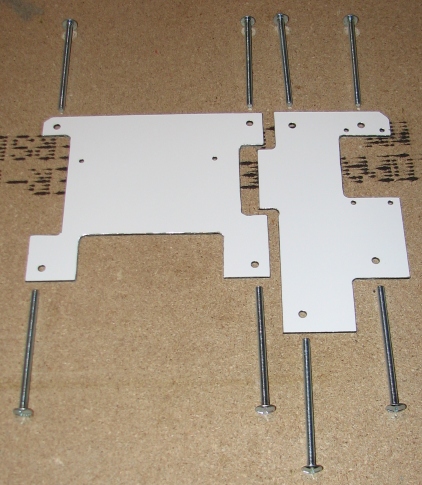

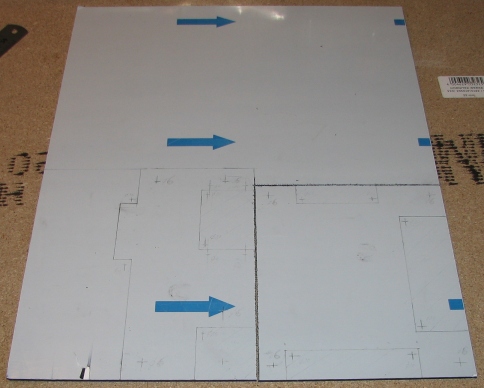

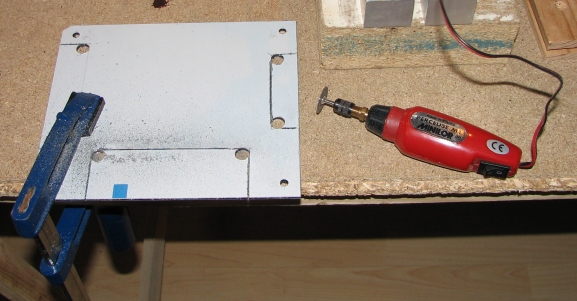

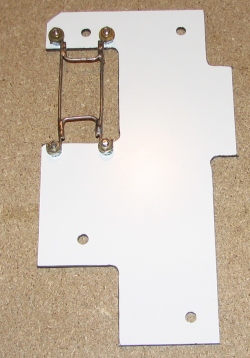

Mod du Network Mediaplayer Drive-In Kit de FreecomChâssis interneDécoupe de plaques supportsMaintenant il faut construire un chassis pour maintenir les différentes pièces à l'intérieur de la valise. J'ai opté pour une structure composée de deux plaques supports maintenues à mis-hauteur par des vis poiler M6 de 120mm.Il y aura deux structures, une pour soutenir le disque et la carte mére, et une autre pour supporter le ventilateur et le filtre. J'ai utilisé un matériau composite pour la fabrication des supports; il est composé d'une plaque de PVC pris en sandwich entre deux feuilles d'aluminium, elles-même mélaminées blanches. Ce matériau est à la fois léger et très rigide. ![]() Tracé des découpes Certaines découpes auront nécessités l'emploi de la mini-perceuse et du disque à tronçonner. ![]() Découpe des encoches ![]() Les supports avec les vis utilisées pour leur fixation Grille pour filtrePour éviter l'accumulation de poussière dans le boîtier, j'ai prévu un emplacement pour un filtre.Le support de filtre est réalisé en cuivre (fil rigide de 2,5mm˛ de section) et est fixé avec quatre vis M4 : ![]() Le support de filtre ![]() Assemblage côté recto ![]() Assemblage côté verso Fixation par vis poilerIl faut alors percer le fond de la valise pour fixer les vis poiler. Chacune est maintenue par une rondelle L6, une rondelle éventail et un écrou :![]() Les vis poiler On peut déjà mettre en place les supports pour voir ce que ça donne : ![]() Fixation des supports |
