Mode d'emploi pour Inter ED

Inter ED permet de créer des séquences pour mon interface. Inter ED utilise les 8 bits du registre de données du port parallèle.

Une séquence est une suite d'octet associée à une durée, comme le montre l'image ci dessous :

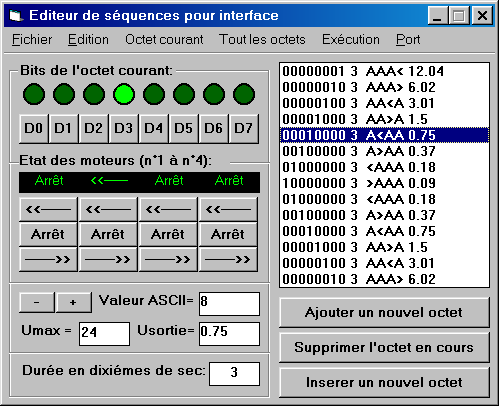

Voici la fenêtre principale d'Inter ED :



La liste en haut à droite représente la séquence. Les trois boutons en bas de cette liste permettent d'ajouter, d'insérer ou de supprimer un octet.

La moitié gauche de la fenêtre sert à modifier l'octet en cours (c'est à dire l'octet sélectionné dans la liste).

Les boutons D0 à D1 permettent de changer le bit correspondant d'état. Chaque bouton est surmonté d'un disque, qui est vert clair si le bit est à 1 et vert foncé si le bit est à 0.

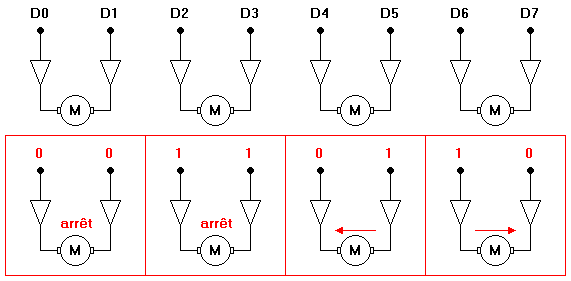

Vous pouvez connecter sur le connecteur de sortie de l'interface des moteurs, par l'intermédiaire de 'buffers' de sortie comme le montre l'image ci-dessous :



Inter ED vous permet aussi de changer les bits en fonction du sens de rotation désiré des moteurs.

Vous pouvez également connecter à l'interface un C.N.A..



Inter ED vous permet de choisir directement la tension de sortie désirée.

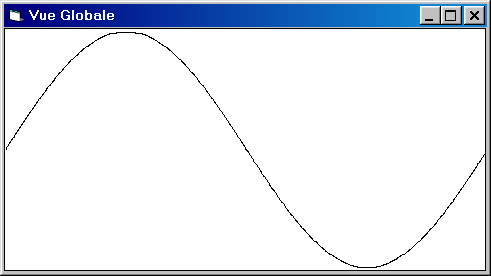

Vous pouvez aussi visualiser l'évolution de la tension de sortie avec l'entrée de menu "Vue globale" dans le menu "Edition".

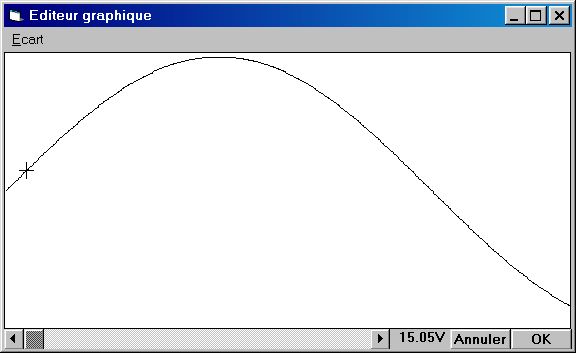

Vous pouvez même dessiner cette tension, avec l'entrée de menu "Editeur graphique", aussi dans le menu "Edition" :



D'autres fonctions sont disponibles dans les menus "Edition", "Octet courant" et "Tous les octets".

Le menu "Port" permet de choisir le port parallèle utilisé.
Quand vous sauvez une séquence, l'adresse du port n'est pas sauvée avec. Cela permet de ne pas rendre les fichiers spécifiques à un type de port.

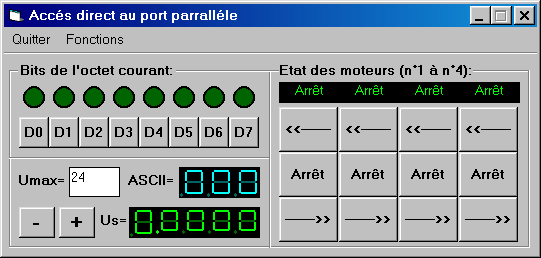

L'entrée de menu "Accès direct" du menu "Exécution" vous permet de manipuler directement le registre de données du port parallèle :



Pour modifier la valeur ASCII ou US, cliquez sur l'afficheur style 7 segments correspondant. Une boite de dialogue vous demandera de saisir la nouvelle valeur.

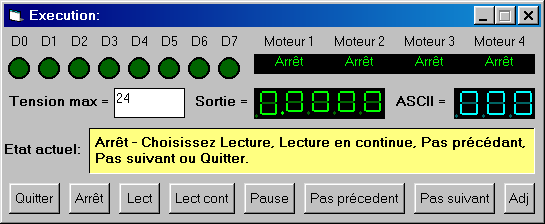

L'entrée de menu "Exécuter" du menu "Exécution" vous permet d'exécuter la séquence en cours :



La zone de texte "Etat actuel", sur fonds jaune, vous explique ce que le programme attends de vous.

Ce logiciel ne fonctionnera sous Windows NT que si vous avez les droits d'accès aux port parallèle de la machine (ces droits vous sont accordés par l'administrateur système informatique de votre établissement).
