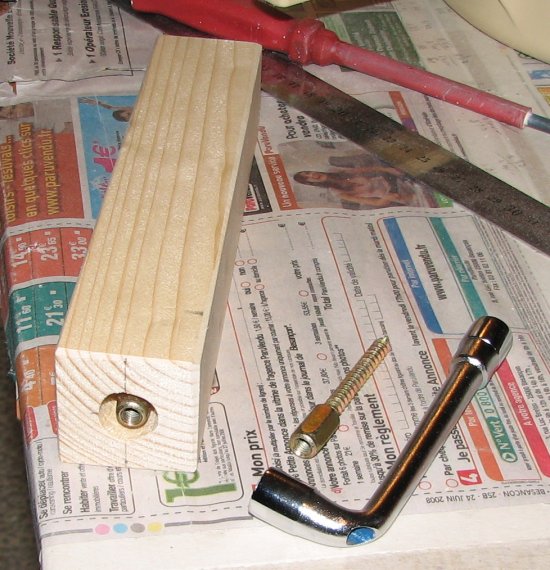

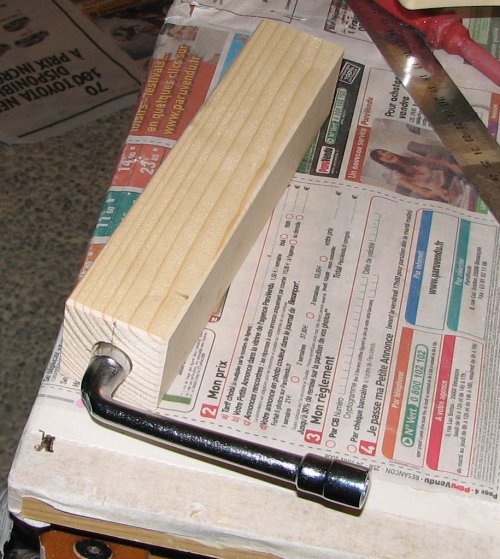

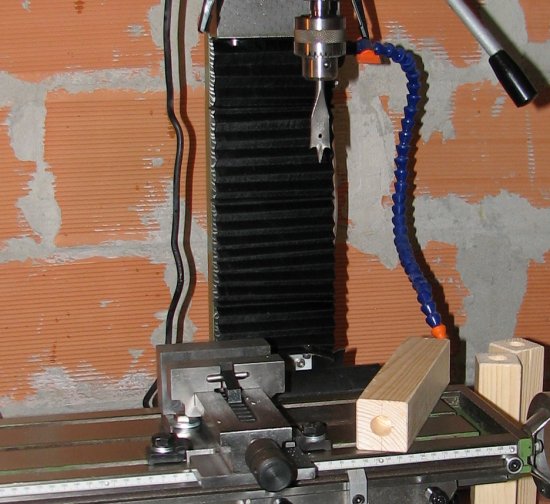

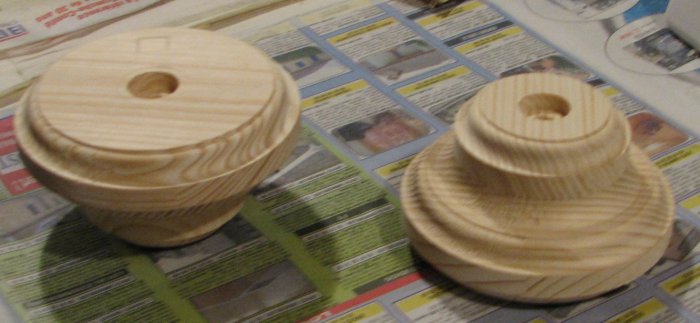

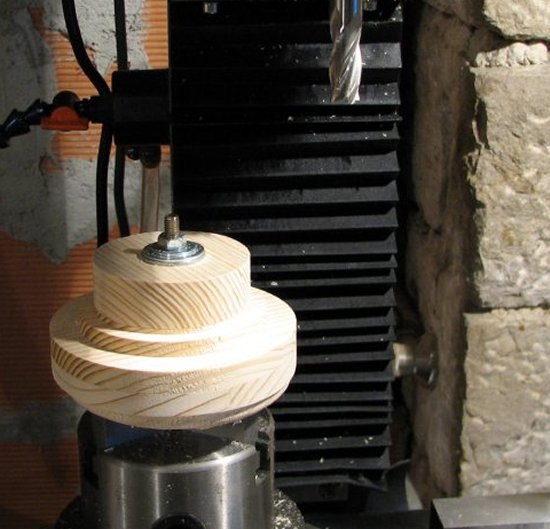

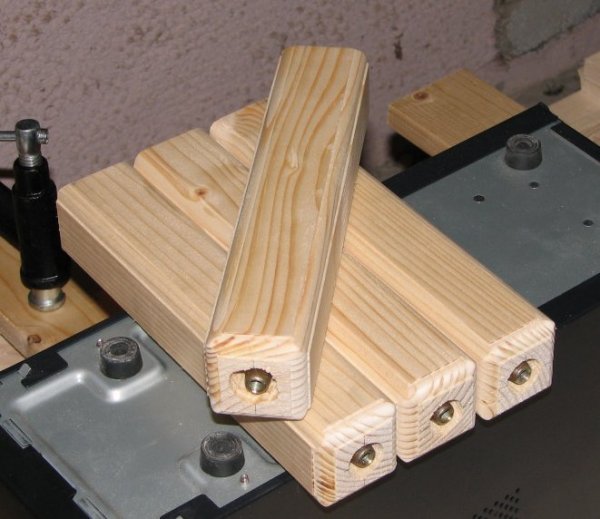

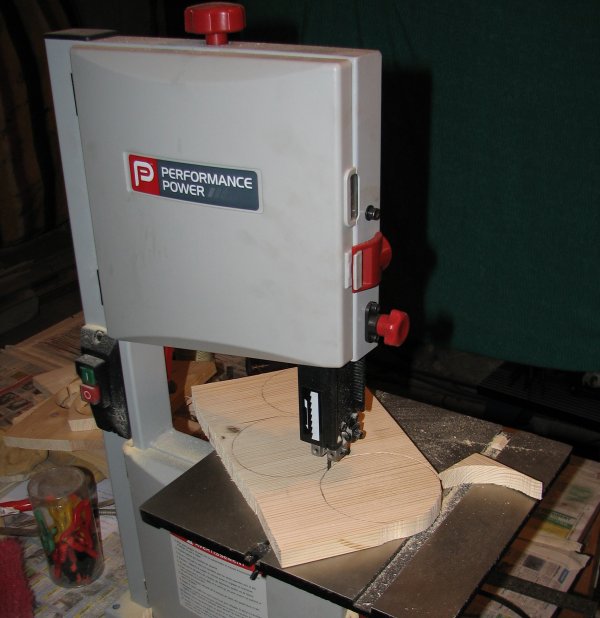

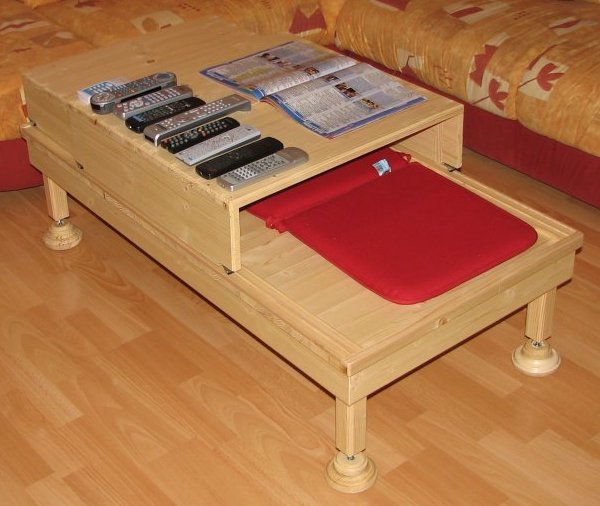

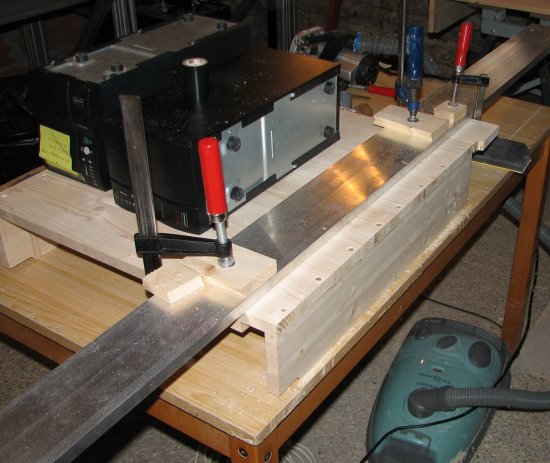

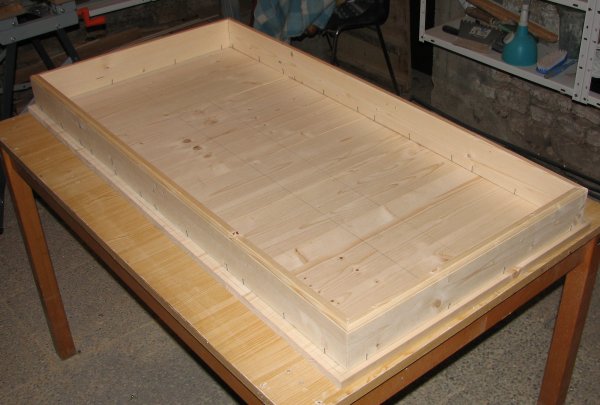

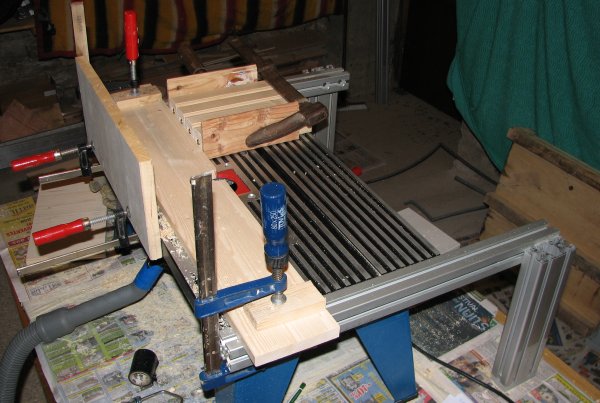

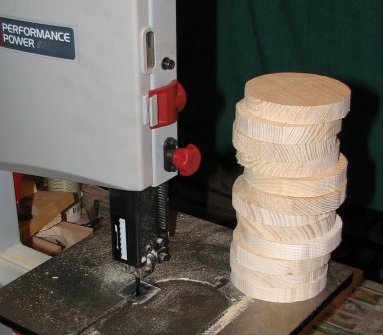

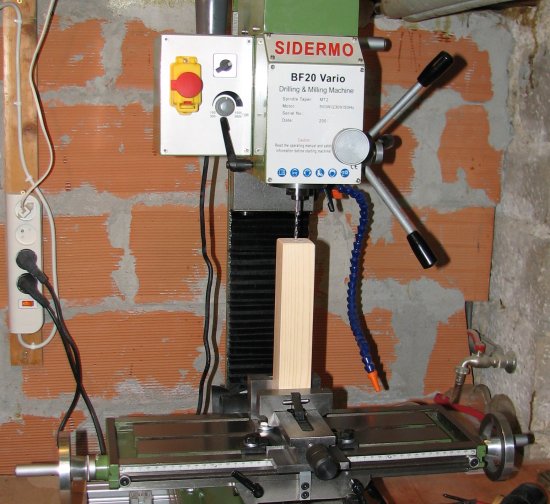

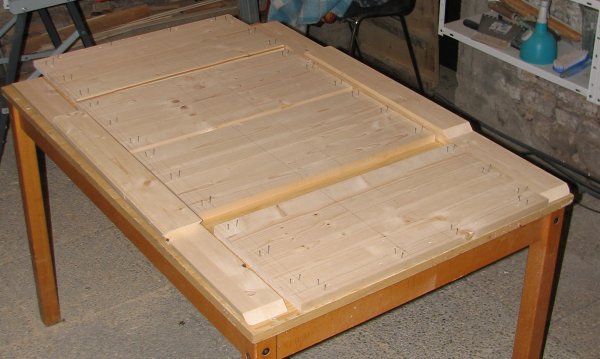

Table basse1. Fabrication des pieds 2. Fabrication des pattes 3. Assemblage de la table 4. Assemblage des parties coulissantes Conclusion – le résultat IntroductionAvec l’ensemble de meubles TV / HiFi / Bibliothèque, j’ai construit une table basse.Trouvant les meubles bancales désagréables, j’ai munie celle-ci de pieds réglables en hauteur. Ce type de meuble servant aussi bien à poser des objets qu’à y reposer ses pieds, je l’ai conçue pour les deux usages. Les parties supérieures coulissent pour laisser place à des coussins à bonne hauteur. 1. Fabrication des piedsJ’ai fabriqué les pieds en superposant plusieurs disques en bois collés entre eux :![]() ![]() Ensuite je les ai usinés avec la fraiseuse et le diviseur (je n’avais pas encore le tour à l’époque) : ![]() ![]() ![]() ![]() Les pieds sont prévus pour accueillir chacun une vis M6 qui viendra se visser dans les pattes de la table. Un écrou papillon sur la vis fera office de contre-écrou. 2. Fabrication des pattesLes pattes sont faites à partir de gros tasseaux.J’ai d’abord dû les percer et les lamer pour qu’elles accueillent ensuite un piton : ![]() ![]() Les pitons sont des vis à bois dont la tête est taraudée ; cela permet en quelque sorte de planter des écrous dans du bois : ![]() ![]() Enfin, j’ai usiné les bords des pattes avec la défonceuse montée en toupie ; pour l’usinage des extrémités, je les ai maintenues ensemble avec deux planches et un serre-joint : ![]() Voici les pattes terminées : ![]() 3. Assemblage de la tableJ’ai ensuite assemblé la table, par collage et vissage. Les panneaux étant barrés par les traverses, j’ai aussi rencontré des soucis avec le travail du bois mais moins important ; en fait le bois s’est juste légèrement fendu au niveau des panneaux sans déformer le meuble :![]() ![]() ![]() ![]() ![]() 4. Assemblage des parties coulissantesJ’ai ensuite assemblé les deux parties supérieures coulissantes :![]() Les extrémités accueillent des roulettes qui viendront se loger dans des rainures pratiquées dans des tasseaux collés sur la table : ![]() Conclusion - le résultatUne fois les assemblages terminés, j’ai vernis la table puis fixé les roulettes.Voici la table basse terminée : ![]() Le travail du bois a un peu gâché le résultat mais ce meuble reste correct.
|
