Fabriquez une enseigne lumineuse - 24/02/2013 - Passez à la pratique
Pour terminer cette série spéciale de reportages sur le bois, je vous propose de passer à la pratique.
Depuis mon enfance je bricole, et j'ai toujours eu envie de fabriquer un meuble lumineux. Mais l'occasion ne s'est jamais présentée.
Depuis l'an dernier je participe à un projet associatif, voilà donc l'occasion « de mettre en lumière le bois », en fabriquant une enseigne.
Après avoir dessiné les premiers croquis, je me suis rapidement rendu compte que la fabrication d'un tel objet pourrait intéresser pas mal de monde.
Beaucoup d'associations, de festivals et de groupes de musique ont en effet besoin de fabriquer leurs propres éléments de décor.
De plus j'ai toujours trouvé utile de partager mes trucs et astuces de bricoleur.
Il y a 15 ans, ces échanges entre passionnés étaient d'ailleurs l'un des principaux usages d'Internet, alors dépourvu de facebook, youtube, et de cyber-shopping.
Mais pour que la réalisation de l'enseigne soit à la portée de tous, quelques contraintes techniques s'imposent. Elles ne rendront ce projet que plus intéressant !
Voici donc les règles du jeu :
- utiliser un maximum de matériaux de récupération pour un budget minimal
- n'utiliser que des outils basiques, aucune grosse machine d'atelier
Pour les matériaux, je n'ai utilisé que des chutes de novopan et deux morceaux de fonds de meubles en isorel. Il faut aussi des morceaux de plastiques (emballage ou autre). Il faudra quand même acheter un tube fluorescent, de la colle, de la peinture noire, et quelques vis et clous en vrac.
Pour les outils : scie circulaire, scie sauteuse, perceuse, disqueuse, marteau, tournevis, papier de verre, limes, pinceau.
J'ai quand même utilisé une perceuse à colonne car on en trouve maintenant des petites à partir de 60 euros ; ce n'est plus une grosse machine inaccessible financièrement. Néanmoins avec un peu d'habileté il est possible d'arriver au même résultat avec une perceuse à main.
J'ai aussi utilisé une scie circulaire de table, mais là aussi, c'est faisable avec une scie à main.
L'enseigne est prévue pour un usage en intérieur, sur scène ou dans un local, derrière une fenêtre par exemple.
Voici les objectifs du projet :
- obtenir un aspect aussi proche que possible d'un produit professionnel
- l'enseigne doit être pratique et solide
J'ai souvent remarqué que le positionnement et l'alignement des lampes et objets de décor étaient assez difficiles à régler sur scène.
Je voudrais donc munir l'enseigne d'un réglage de niveau facile.
Elle sera en deux parties : la partie principale et le fond arrière.
La partie principale sera munie de crochets pour être suspendue à un plafond ou une structure.
Le fond arrière pourra se démonter entièrement ; il supportera la partie électrique avec le tube fluorescent.
[lire la suite >>]
[<< paragraphe précédent]
Il faut commencer par dessiner un plan, avec toutes les dimensions. Ensuite il faut découper les pièces de la partie principale et du couvercle avec la scie circulaire :
[<< paragraphe précédent]
Je commence ensuite par assembler le couvercle.
Comme il est en isorel, il faut le rigidifier avec des lattes.
Le couvercle est également muni de joues qui serviront à fixer le tube fluorescent d'une part, et à isoler l'intérieur d'autre part pour éviter que la lumière sorte par les trous des crochets de fixation.
D'après mes plans, les lattes et les joues ne sont pas fixées au bord du couvercle mais décalés.
Comment faire pour les positionner précisément pendant l'assemblage (collage et vissage) ?
La solution est d'utiliser des petites pointes, qui seront retirées ensuite :
Je perce les trous pour les vis, sans oublier de fraiser l'autre côté pour que les vis ne dépassent pas :
Les joues sont collées et vissées.
Les lattes sont collées uniquement.
A noter que les joues ont des trous pour laisser passer en entier la réglette fluorescente.
[lire la suite >>]
[<< paragraphe précédent]
Avant le collage, il faut préparer le bois pour que la colle adhère bien : poncer légèrement, et ensuite bien dépoussiérer avec un aspirateur muni d'une brosse :
Avant d'étaler la colle, il faut préparer d'avance les moyens de serrage (serre-joints, poids, …).
Profitez que la colle ne soit pas sèche pour retirer l'excédent avec une spatule :
Le couvercle est terminé.
Avant d'assembler la partie principale, il faut réfléchir à la façon avec laquelle le couvercle va y être fixé.
Le plus simple est d'utiliser des vis à bois, mais :
- les vis ont tendance à être perdues
- les vissages et dévissages finissent par user le bois et ça ne tiens plus
[lire la suite >>]
[<< paragraphe précédent]
Il faut trouver un autre système, avec des vis prisonnières et dont les filets ne s'usent pas.
Nous allons utiliser des vis M6 associées à un produit de quincaillerie pratique et pas cher : les manchons de raccordement pour tige fileté.
Ce sont des écrous allongés en forme de petits tubes de 3cm de long, qui permettent de raccorder deux tiges filetés M6.
Nous allons nous en servir comme écrous encastrés dans le bois.
Il faut d'abord découper des morceaux de latte :
Il faut ensuite les percer et les visser sur les futurs côtés de la partie principale, pour qu'ils soient à 1,5cm des lattes du couvercle, en prenant soin de les numéroter pour les remettre en place ensuite :
Tout est assemblé provisoirement avec des serre-joints.
[lire la suite >>]
[<< paragraphe précédent]
Il faut ensuite percer en même temps le couvercle et ces morceaux de latte ; de cette façon les trous sont biens alignés :
Maintenant, je démonte les morceaux de latte. Il était important de bien les repérer pour pouvoir les remonter au même endroit après.
Ensuite, il faut insérer les manchons de raccordement dans les morceaux de latte :
[lire la suite >>]
[<< paragraphe précédent]
Il faut que les manchons restent en place. Il suffit de percer ensemble les morceaux de latte et les manchons à l'intérieur avec un petit forêt, pour pouvoir bloquer le tout avec un clou :
Les morceaux de latte sont remis en place, avec de la colle cette fois-ci pour que ça tienne bien :
La fameuse pointe de blocage est clouée :
Il faut maintenant fixer les vis. Pour qu'elles soient prisonnières, il suffit d'utiliser un écrou et un contre-écrou :
A noter que j'ai taillé les vis en pointe avec une meule pour faciliter leur insertion lors de la fermeture.
Ce n'est pas très compliqué à faire, il suffit de bien calculer son coup.
Nous allons maintenant fabriquer un système de fixation rapide de la réglette fluorescente.
Par expérience, je sais que ce sont souvent les ballasts et starters qui lâchent avant les tubes.
La réglette est alors à remplacer.
Il est donc préférable que la réglette en entier puisse se retirer facilement.
[lire la suite >>]
[<< paragraphe précédent]

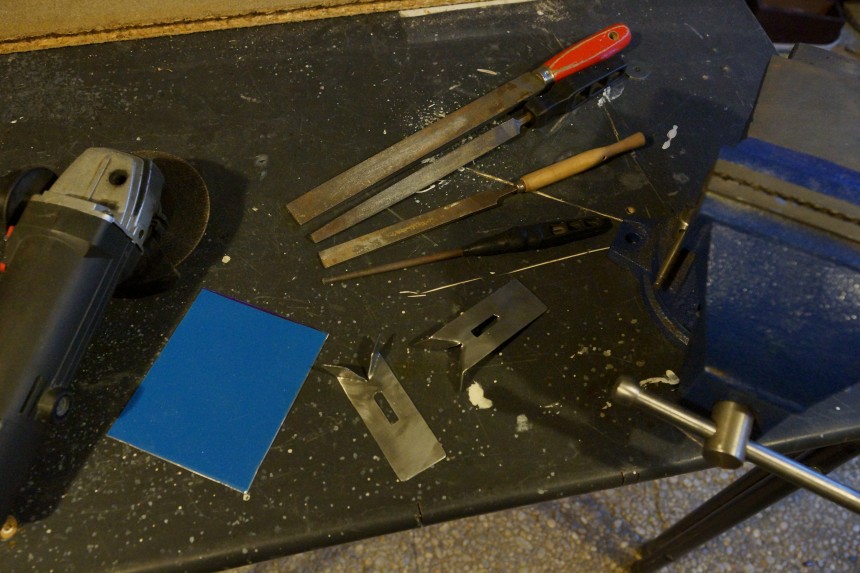

Avec un bout de tôle, récupéré dans un ancien appareil électrique, je fabrique des fixations « guillotines ».
Le morceau de tôle est d'abord découpé à la disqueuse. Puis un trou oblong est réalisé en perçant plusieurs trous alignés et en finissant avec une lime.
Enfin, les coins sont formés en fixant la pièce dans un étau et en la pliant avec des coups de marteau.
[lire la suite >>]
[<< paragraphe précédent]
Pour fixer les guillotines sur les joues :
- des petites vis de guidage avec des rondelles servent de guide
- une grosse vis de fixation permet le serrage avec un écrou papillon au travers du trou oblong
Ci-dessous la guillotine est ouverte, à droite elle est fermée.
La grosse vis sera du type « à collet carré » :
La forme carrée, une fois incrustée dans le bois, évite à la vis de tourner :
Nous allons continuer dans « la mécanique » de l'objet avec le système de réglage de niveau.
Nous allons utiliser un bout de tube, des vis, des crochets, un bout de cornière en métal, et des écrous papillons :
[lire la suite >>]
[<< paragraphe précédent]
Une image vaux mieux qu'un long discours, voici les pièces qu'il faut fabriquer, et comment ça s'assemble :
[lire la suite >>]
[<< paragraphe précédent]
Voici comment ça marche :
En tournant le crochet on règle sa hauteur (niveau gauche/droite de l'enseigne). L'écrou papillon est inséré dans le haut du tube dans lequel on a fait deux trous, puis le crochet est vissé dedans. Il est nécessaire de limer un peu l'écrou papillon pour qu'il rentre.
En tournant la vis qui traverse le tube au milieu, deux écrous papillons de chaque côté tirent ou poussent le tube. Cela permet de régler l'inclinaison de l'enseigne vers le haut ou vers le bas.
Ça peut sembler très compliqué comme ça, mais le plus difficile ce sont les trous dans le tube. Il faut travailler avec la perceuse, puis agrandir les trous avec une petite lime ronde. Il n'y a rien d'extraordinaire, un peu de patience suffit.
Positionnez les éléments « à blanc », vous verrez à quels endroits il faut percer et agrandir les trous.
Il faut un peu ovaliser le trou de l'équerre dans lequel la vis tourne, et il faut laisser un peu de jeu entre l'équerre et les deux contre-écrous.
La pièce bleue est un bout de tôle récupérée d'un appareil informatique ancien. Elle est percée, en même temps que la joue, pour accueillir la vis qui va servir d'axe de rotation en bas du tube.
Il faut bien faire attention à la position et au déplacement des éléments pour que rien ne vienne heurter la réglette fluorescente.
Là aussi, il faut bien calculer son coup. N'hésitez pas à faire des croquis, et à positionner les pièces à blanc en prenant des mesures.
Maintenant, passons à l'assemblage de la partie principale.
Il faut se poser la question de savoir s'il vaut mieux découper le logo dans la face avant de l'enseigne avant ou après l'assemblage.
La découpe à la scie sauteuse nécessite de faire des trous pour passer la lame de la scie sauteuse.
Il est préférable de faire ces trous avant assemblage, ce qui permet d'utiliser une cale martyr pour ne pas abîmer la face avant.
Mais il vaut mieux faire la découpe à la scie sauteuse après assemblage, les côtés de l'enseigne rendant l'opération plus pratique.
[lire la suite >>]
[<< paragraphe précédent]
Il faut d'abord imprimer et coller avec de la colle UHU le logo à découper sur la face avant :
Ensuite il faut percer, en plaquant bien la face avant contre une chute de bois en guise de cale martyr :
Les côtés sont assemblés avec de la colle et des vis. La face avant est ensuite collée :
Il faut bien respecter le temps de séchage de la colle avant de faire la découpe qui va suivre ; il est même recommandé de laisser sécher plus longtemps que le temps de séchage complet indiqué sur le pot de colle.
Et n'oubliez pas que le temps de séchage augmente avec le froid.
N'oubliez pas non plus la préparation du support (ponçage et dépoussiérage) et aussi de retirer l'excédent de colle quand elle est encore fraîche.
Une fois que c'est bien sec, la découpe à la scie sauteuse peut être faite.
[lire la suite >>]
[<< paragraphe précédent]
Plusieurs précautions s'imposent :
- équiper la scie sauteuse d'une lame étroite (chantournage) avec la denture la plus fine possible
- réglez la vitesse au maximum
- réglez le guidage en position chantournage
- l'enseigne doit être stable (si nécessaire calez-la sur la table)
- tenez la scie sauteuse bien à plat sur la face avant de l'enseigne
- avancez doucement
- n'avancez pas et ne reculez pas tant que la lame n'oscille pas à fond
- ne retirez (levez) ou n'insérez (baissez) jamais la scie sauteuse tant que la lame n'est pas complétement arrêtée
- n'hésitez pas à faire des pauses… voir à reprendre le lendemain ; si vous êtes pressés vous risquez de faire des dégâts
Pour la finition, utilisez des limes.
Une fois la découpe terminée, retirez le papier avec une spatule :
Arrivé à ce stade, nous en avons bientôt terminé avec les découpes dans le bois.
[lire la suite >>]
[<< paragraphe précédent]
Il reste à prévoir dans le couvercle les trous pour une prise et un interrupteur, récupérés dans une vielle alimentation informatique :
Il faut aussi prévoir les trous pour que les vis de réglage de l'inclinaison soient accessibles avec un tournevis une fois que le fond est fermé :
Avant de passer à la suite, des finitions s'imposent.
[lire la suite >>]
[<< paragraphe précédent]
Il faut limer les arrêtes et les bords qui dépassent, et combler les trous avec de la pâte à bois. La pâte à bois permet aussi de cacher les vis, pour peu qu'elles ne dépassent pas (sinon refaire un fraisage plus profond) :
Bouchez les gros trous avec des chevilles, et finissez avec de la pâte à bois.
Mettez de la pâte à bois sur les chants du novopan ; cela facilitera la peinture et améliorera son aspect.
Le fabricant de la pâte à bois nous promet « pas de retrait au séchage » mais c'est optimiste… il faut souvent faire un deuxième passage.
Comme pour la colle, respectez bien les temps de séchage avant ponçage et avant d'appliquer une deuxième couche.
Aussi, dépoussiérez bien avant application.
Il faut ensuite poncer et arrondir les angles. Attention : la pâte à bois est plus fragile que le bois, donc n'appuyez pas trop sur le papier de verre.
[lire la suite >>]
[<< paragraphe précédent]
Nous ne pouvons pas laisser les lettres du logo découpée comme cela dans le vide.
Il faut placer derrière la face avant un matériau translucide.
J'ai utilisé des feuilles de plastique de récupération.
Vous pouvez utiliser du plastique d'emballage épais, du plexiglass, des couvertures de classeur d'écolier, des morceaux de Tupperware, …
Remarque : en utilisant du plastique de différentes couleurs, vous aurez un logo en couleurs.
Découpez les feuilles de plastique de telle sorte que les raccords soient invisibles :
Il est important que le matériau utilisé soit translucide, et non pas transparent. Il faut donc le dépolir en le ponçant sur les deux faces avec du papier de verre :
Mettez votre matériau translucide de côté ; il faut d'abord peindre l'enseigne.
Avant de peindre, réfléchissez à :
- comment protéger de la peinture les parties qui ne doivent pas être peintes ; il peut être nécessaire de démonter certaines pièces pour les remonter ensuite (les vis de fixation du fond par exemple)
- comment fixer ou poser l'objet pour éviter les raccords de peinture visible s'il ne peut être peint entièrement en une fois
- dans quel ordre peindre les différentes parties de l'objet
Les surfaces à peindre devront être bien poncées et bien dépoussiérées ; la colle et la pâte à bois doivent être totalement sèches.
[lire la suite >>]
[<< paragraphe précédent]
Peignez l'épaisseur du bois à l'intérieur des lettes en premier, avec un petit pinceau d'écolier.
A noter que la première couche de peinture est toujours vilaine et c'est normal. Il vaut mieux faire trois couches fines que deux épaisses.
Pour une finition parfaite, peignez aussi les têtes de vis et les rondelles :
Une fois que la peinture est sèche, nous pouvons coller les plaques translucides à l'intérieur.
Le plus pratique est d'utiliser du silicone ; déposez quelques bourrelets sur le côté intérieur de la face avant :
[lire la suite >>]
[<< paragraphe précédent]
Ensuite, il faut étaler le silicone en couche fine, avec une petite spatule à dents :
Si vous n'avez pas de spatule comme ça, faites-en une avec un bout de plastique et une lime.
Il ne doit pas y avoir trop de silicone, et évitez d'en mettre trop près des lettres :
Ensuite, vous pouvez poser vos plaques translucides.
Appuyez dessus avec un chiffon pour ne pas faire de traces avec vos doigts.
Laissez reposer avec des poids pendant une journée :
C'est bientôt terminé.
[lire la suite >>]
[<< paragraphe précédent]
Faisons des petites poignées en tissu pour faciliter le retrait du fond.
La sangle d'une vielle sacoche fera l'affaire :
Avant de visser une grosse vis dans le novopan, faites un avant trou avec un foret d'un diamètre inférieur (foret de 3,5mm pour une vis de 5mm de diamètre).
[lire la suite >>]
[<< paragraphe précédent]
Pour que l'enseigne soit bien lumineuse, il faut tapisser l'intérieur de papier d'aluminium.
Il suffit d'utiliser du ruban adhésif double-face pour moquette.
[lire la suite >>]
[<< paragraphe précédent]
Les fixations de la réglette sont remontées, et avec du ruban adhésif double-face on fixe dessus un peu de mousse :
Il reste à faire le câblage électrique :
J'ai ajouté une équerre en plastique pour protéger les contacts, au cas où quelqu'un ouvrirait l'enseigne sans la débrancher :
[<< paragraphe précédent]
La réglette est mise en place :
[lire la suite >>]
[<< paragraphe précédent]
A noter que la longueur de câble est suffisante pour pouvoir sortir la réglette d'un côté sans avoir à débrancher quelque chose et refaire les connexions.
Le mou de câble est fixé avec des crochets récupérés dans une vielle TV :
Pour changer le tube, il faut enlever le fond, le poser à plat sur une table, puis sortir la réglette.
L'enseigne est terminée !
Voyons à quoi ça ressemble :
Vue arrière avec le fond remis en place :
Le réglage de l'inclinaison haut / bas se fait de chaque côté, à l'aide d'un gros tournevis plat :
[<< paragraphe précédent]
Vue des dispositifs de réglage de niveau à l'intérieur :
Pour régler l'inclinaison gauche / droite, il faut sortir un crochet de sa chaine de suspension et le tourner. Comme le montrent les deux images à droite, l'amplitude de réglage est de plusieurs centimètres, ce qui est largement suffisant compte tenu de la longueur des maillons des chaînes généralement utilisées.
L'objet est esthétique, n'a pas couté cher et n'est pas trop compliqué à fabriquer.
Il y a certainement des choses à améliorer ou à simplifier dans ce prototype ; je vous conseille de ne pas le suivre à la lettre, mais plutôt de vous en inspirez pour n'en retenir que les astuces intéressantes à vos yeux.
